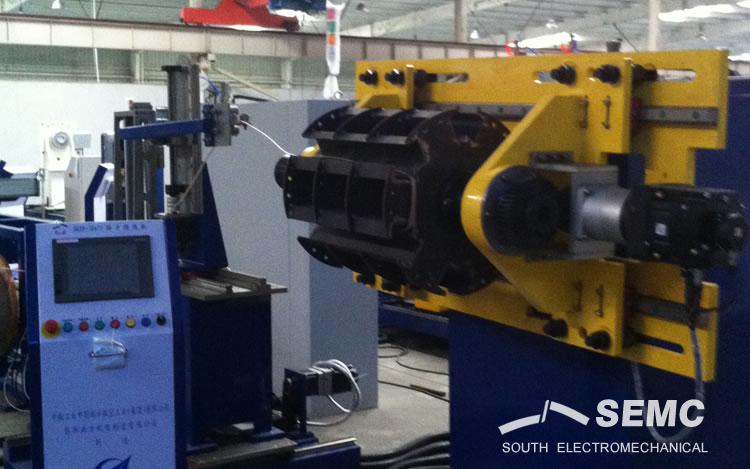

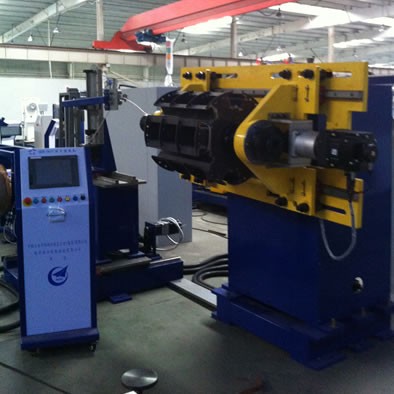

该设备适用于发电机主转子的绕线，主要用于四极发电机主转子的电磁线绕线。

该设备绕线装置上设有转子分度装置，用于转子磁极精确转位。除配备了夹紧可靠，便于操作的转子夹具外，还配备了方便转子装夹、转子转位定位的转子假轴。

设备摆线机构采用伺服电机控制，电磁线可依序排列，绕制好的磁极线圈表面平整、排列紧密。，

设备专门备有两套放线装置（可绕漆包圆铜线和扁铜线），均采用磁粉制动器提供绕制恒张力，可在线轴不同重量情况下保持恒定张力。

设备还配有匝数计数器，最大记载匝数999。

工作时每绕完一个磁极，将转子进行转位，再绕第二个磁极，以此类推，将整个转子绕制完成。绕制的磁极线圈平整、排列紧密，

设备主要参数

转子直径范围:                         Φ500mm

铁心长度最大:                         500mm

最大转子重量：                        1.5T

花盘转速(变频无级调速):                  0~15转/分

单根绕最大绕制电磁线截面:              S1≤35mm2

双根绕最大绕制电磁线截面:             S2≤50mm2

设备运行噪音:                        不大于75dB

设备总功率(四极)：                     12KW

压缩空气：                         0.4-0.6MPa
