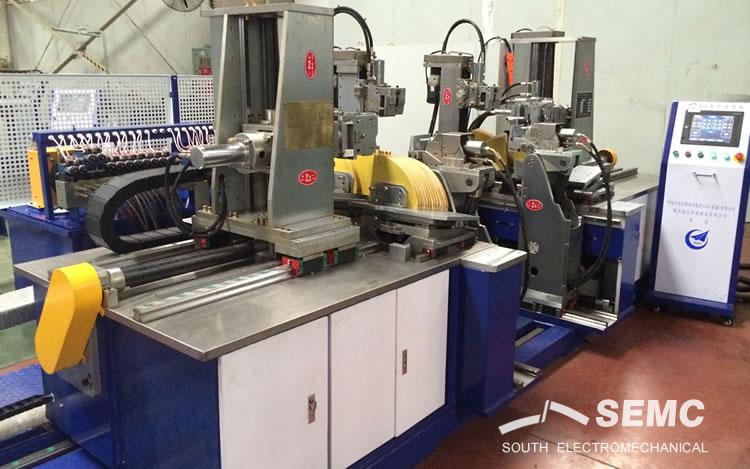

SKZX □□□×□□□ 型全伺服数控涨型机

Model: SKZX Full Servo
SKZX 400x100
SKZX 250x90
SKZX 180x70

新型全数控涨型机是我公司开发的第三代线圈涨型设备。与我公司第二代涨型机相比，涨型精度更高、速度更快、成型效果更好、操作更方便。

一、本机特点

● 采用全数字控制，触摸屏人机界面配置参数状态图，可按图示线圈输入相应尺寸，直观方便。

● 采用伺服电机控制线圈的长度、端部高度、直线边开距和角度。

● 操作高度约1.1米，并采用开启式鼻夹机构，放、取线圈十分方便。

● 直线边、鼻断端部等夹持和顶弧机构采用液压油缸驱动、液压系统简单。

● 具有多种规格型号，可实现直线边长度3米以内、跨距1.2米以内、两直线边夹角150°以内的线圈的涨型。

二、SKZX□□□×□□□全伺服数控涨型机主要技术参数


Item	Paras. (before spreading)
	model: SKZX250*90 as example
coil total length L1 range	450～2700mm
coil bobbin distance L2 range	350～2500mm
coil nose inner circle radius/mm	R10,R15,R20,R25
coil section width A range /mm	5～28mm
coil section height B range /mm	20～70mm


Item	Paras.(after spreading)
	model: SKZX250*90 as example
3D coil straight line length L3 range	230～1700mm
3D coil total length L4 range	350～2500mm
3D coil total width(span）W range	50～900mm
3D coil nose up H range	-20～400mm
3D coil nose deflection angle θ1 range	0～35°
angelθ2 range between 3D coil upper edge and center line	0～75°
angelθ3 range between 3D coil lower edge and center line	0～75°
3D coil nose to straight end length range	70～550mm
3D coil nose R range /mm	R10,R15,R20,R25
3D coil end arc radius R3/mm	R15，R25
3D coil straight edge and bevel arc radius R4/mm	R25/R30，R40/R50
3D bevel slot coil angle range	0～7°
3D coil up&down layer straight edge unequal length range/mm	±20mm
