GB T 20042.7-2014質子交換膜燃料電池第7部分:炭紙?zhí)匦詼y(cè)試方法

2024-06-14 10:08

已查看91次

炭紙就是碳布，又稱為碳纖維紙，是燃料電池實驗的專用材料，既氣體擴散層，氣體擴散層為燃料電池的心臟的材料。本篇文章由山東普創工業科技有限公司根據標準GB/T 20042.7-2014為您提供質子交換膜燃料電池第7部分:炭紙?zhí)匦詼y(cè)試方法之拉伸強度的測定測試方法。
檢測儀器：

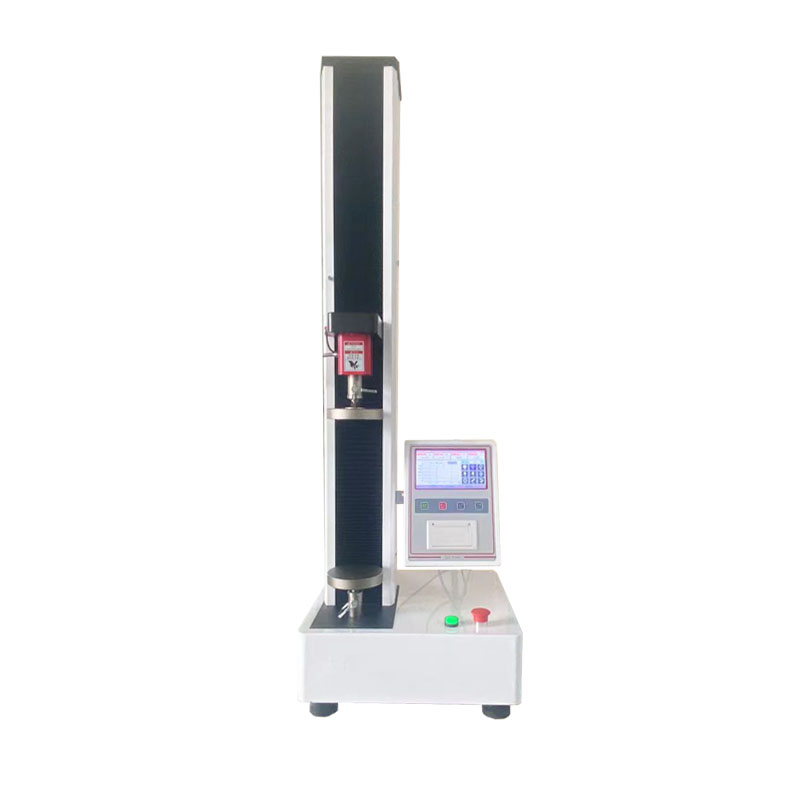

ETT-AM電子拉力試驗機


試驗方法：
1.按GB/T 1040.3—2006中的規定,將試樣分成縱向和橫向（沒有方向的樣品任意取一種方向)等間隔裁取一定尺寸(70 mm×10 mm)的長條形試樣。
2.采用長度測量?jī)x測量每個試樣的寬度
3.按照第6章方法測量樣品的平均厚度d。
4.將試樣置于試驗機的兩夾具中(如圖3所示)。試驗機上、下夾具的中心線應與試樣受力的方向平行,且在受力過程中保持試樣在同一平面。測試過程中,試樣不得在夾具內滑動,試驗夾具也不應引起試樣在夾具處斷裂。夾具內應襯橡膠之類的彈性材料。

5.在機械性能試驗機上進行拉伸強度試驗。拉伸速度應在10 mm/min~100 mm/min范圍內。
6.樣品斷裂后,讀取相應的負荷值。若試樣在標線±5 mm內某處斷裂時,表示試樣夾持不正，該結果應棄去不計。
7.樣品按每個試驗方向?yàn)橐唤M,每組樣品數應滿足5次有效試驗的要求。
數據處理

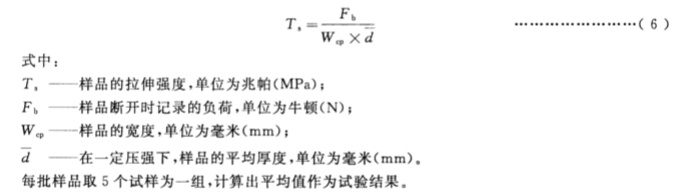

根據讀取的斷裂最大負荷及相應的樣品寬度,按式(6)計算樣品的拉伸強度:
