2024-07-24 09:30
已查看88次
對(duì)于熱合在一起的材料,用從接觸面進(jìn)行分離時(shí)產(chǎn)生的力，反映材料的熱合強(qiáng)度。熱合強(qiáng)度系指將規(guī)定寬度的試樣,在一定速度下，進(jìn)行T型分離或斷裂時(shí)的最大載荷。
本法適用于塑料熱合在塑料或其他基材(如鋁箔等)上的熱合強(qiáng)度及塑料復(fù)合袋的熱合強(qiáng)度的測(cè)定。
檢測(cè)儀器：

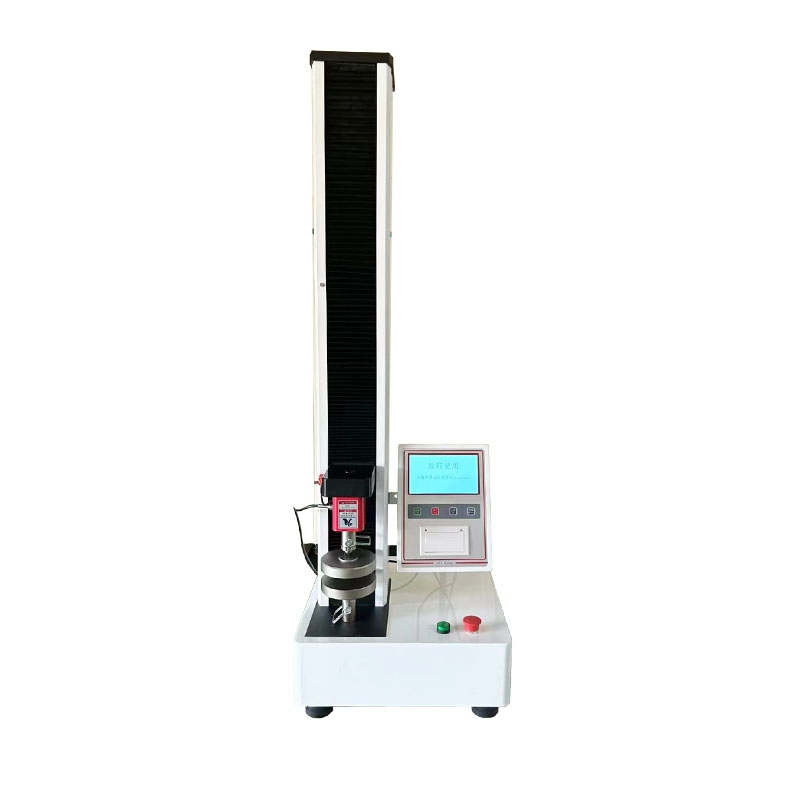

ETT-AM多種材料試驗(yàn)機(jī)
儀器裝置可用材料試驗(yàn)機(jī)進(jìn)行測(cè)定，或能滿足本試驗(yàn)要求的其他裝置。儀器的示值誤差應(yīng)在實(shí)際值的±1%以內(nèi)。
材料：
試驗(yàn)環(huán)境應(yīng)在溫度23℃士2℃，相對(duì)濕度50%士5%環(huán)境條件下進(jìn)行以下試驗(yàn)。
試樣制備根據(jù)產(chǎn)品項(xiàng)下規(guī)定的熱合條件,裁取合適大小的樣品在熱封儀上進(jìn)行熱合。從熱合中間部位縱向、橫向裁取15.0mm土0.1mm寬的試樣各5條。試樣應(yīng)在溫度23℃士2℃，相對(duì)濕度50%士5%環(huán)境中放置4小時(shí)以上。
袋：
試驗(yàn)環(huán)境樣品應(yīng)在溫度23℃士2℃、相對(duì)濕度50%士5%的環(huán)境中放置4小時(shí)以上，并在此條件下進(jìn)行以下試驗(yàn)。

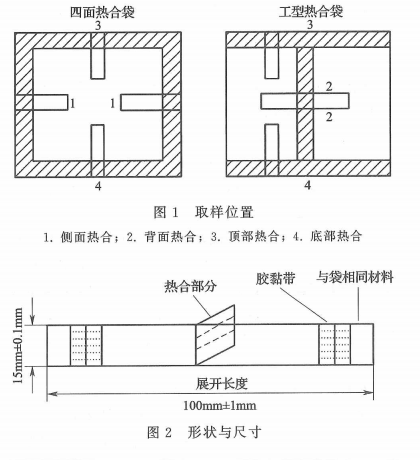

試樣制備如圖1所示,分別在袋的不同熱合部位,裁取15.Omm士0.1mm寬的試樣總共10條，各部位取樣條數(shù)相差不得超過(guò)1條。展開長(zhǎng)度100mm士1mm，若展開長(zhǎng)度不足100mm土1mm時(shí)，可按圖⒉所示,用膠黏帶粘接與袋相同材料，使試樣展開長(zhǎng)度滿足100mm土1mm要求。
測(cè)定法―取試樣,以熱合部位為中心，打開呈180°，把試樣的兩端夾在試驗(yàn)機(jī)的兩個(gè)夾具上，試樣軸線應(yīng)與上下夾具中心線相重合，并要求松緊適宜，以防止試驗(yàn)前試樣滑脫或斷裂在夾具內(nèi)。夾具間距離為50mm，試驗(yàn)速度為300mm/ min土30mm/ min，讀取試樣分離或斷裂時(shí)的最大載荷。
若試樣斷在夾具內(nèi)，則此試樣作廢，另取試樣重做。結(jié)果判定惇試驗(yàn)結(jié)果，材料以縱向、橫向10個(gè)試樣的算術(shù)平均值,袋以不同熱合部位10個(gè)試樣的平均值作為該樣品的熱合強(qiáng)度，單位以N/15mm表示。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
全國(guó)免費(fèi)客服電話 : 18615268674
固定電話 : 0531-58531949
郵箱 : info@paratronix.cn
地址 : 濟(jì)南市天橋區(qū)藍(lán)翔路15號(hào)
聯(lián)系我們
