2024-10-10 09:55
已查看111次
規(guī)范性引用文件
下列文件中的條款通過(guò)本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本標(biāo)準(zhǔn)。
GB/T 191包裝儲(chǔ)運(yùn)圖示標(biāo)志
CB/T2828.1計(jì)數(shù)抽樣檢驗(yàn)程序第1部分:按接收質(zhì)量限(AOL)檢索的逐批檢驗(yàn)抽樣計(jì)劃
GB/T 10004 包裝用塑料復(fù)合膜、袋干法復(fù)合、擠出復(fù)合
CB/T6543瓦楞紙箱
GB8808軟質(zhì)復(fù)合塑料材料剝離試驗(yàn)方法
YBB0025-2005聚乙烯/鋁/聚乙復(fù)合藥用軟膏管
5.試驗(yàn)方法
5.5 爆破強(qiáng)度試驗(yàn)方法

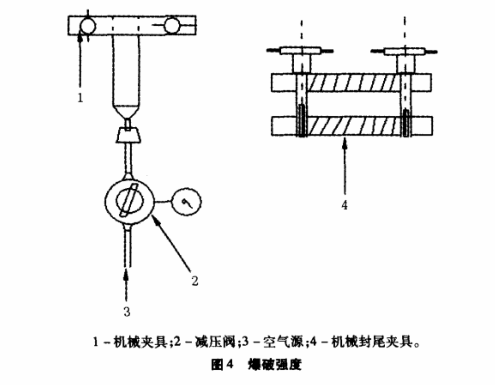

如圖4所示,將供測(cè)試軟管的尾部折疊后于夾具處夾緊,控制空氣從管口加人,將空氣壓力調(diào)整到相應(yīng)的限值進(jìn)行檢測(cè),持續(xù) 30s,觀察軟管是否破裂。
5.6 剝離強(qiáng)度試驗(yàn)方法
檢測(cè)儀器：剝離強(qiáng)度測(cè)試儀

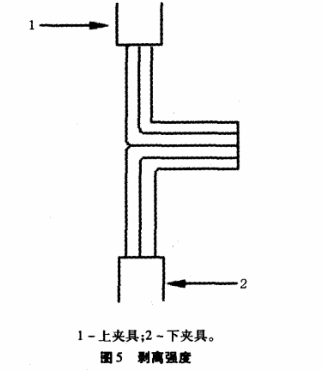

如圖5所示,裁出寬度為1mm,長(zhǎng)度為150mm 的樣條。沿復(fù)合片材的縱向取左、中、右三條。沿試樣長(zhǎng)度方向?qū)?fù)合層與基材預(yù)先剝開(kāi) 50mm,被剝開(kāi)部分不得有明顯損傷,夾在拉力機(jī)的夾具上,采用 90角,以100mm/min 的速度進(jìn)行檢測(cè),并記錄穩(wěn)定數(shù)據(jù)。
5.7 封口膜熱封狀況試驗(yàn)方法
待封口膜冷卻后,用手撕封口膜,觀察狀況。
5.8 密封性試驗(yàn)方法
檢測(cè)儀器：密封試驗(yàn)儀
5.8.1 帽蓋與管肩密封性

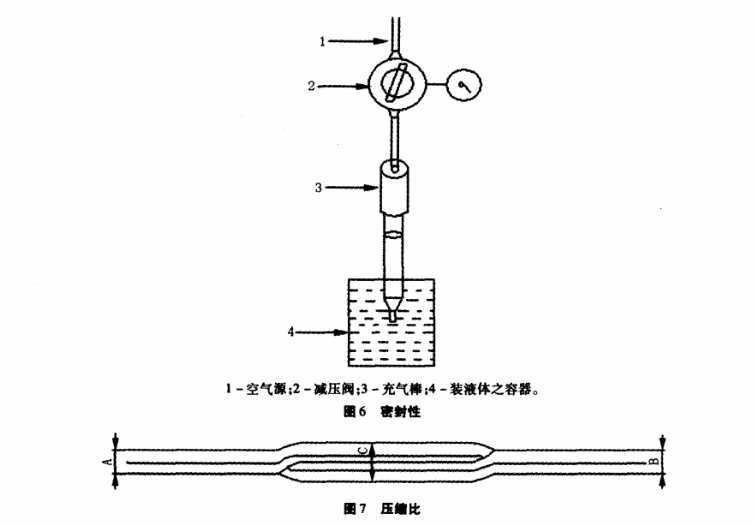

方法一:將帶有帽蓋的軟管浸入室溫水中,從管尾充入0.02MPa的空氣,保持5s,應(yīng)無(wú)氣泡產(chǎn)生或有一
個(gè)氣泡5s內(nèi)不上浮。如圖6所示。
方法二:用有顏色的水填充軟管,將蓋子朝下放置 1min,等1min 后拿起軟管檢査是否有泄漏。
5.8.2 封口膜與管肩密封性
方法一:將帶有帽蓋和已經(jīng)加封口膜完成的軟管頂部浸入室溫水中,從管尾充人0.02MPa 的空氣,保持5s,應(yīng)無(wú)氣泡產(chǎn)生或有一個(gè)氣泡 5s內(nèi)不上浮。
方法二:卸下帽蓋,用有顏色的水填充軟管,將封口膜朝下放置1min,等1min后拿起軟管檢查是否有泄漏。
5.10 管肩剝離強(qiáng)度試驗(yàn)方法
檢測(cè)儀器：剝離強(qiáng)度測(cè)試儀

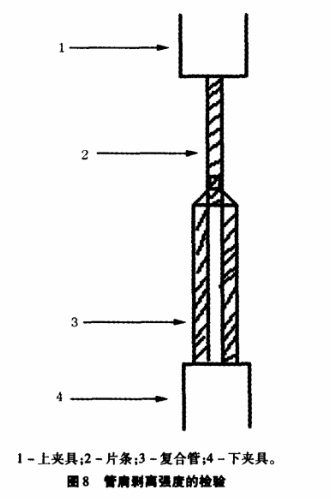

取5支復(fù)合軟管,以焊縫為中心線切出15mm 寬的長(zhǎng)條1片(管尾一直到管肩),用拉力機(jī)夾住片條尾端,將片條朝垂直于管子軸線的方向以100mm/min 的速度拉伸,剝離強(qiáng)度應(yīng)不小于15N/15mm。如圖8所示。
5.12 蓋帽首次扭力試驗(yàn)方法
取上好管蓋的軟管,將蓋子固定在扭力計(jì)夾具上,握緊管身,逆時(shí)針?lè)较騽蛩倥まD(zhuǎn)直至蓋子松脫,記錄扭力計(jì)上的讀數(shù)。
注:此項(xiàng)檢測(cè)只限定于管尾灌裝的產(chǎn)品。
檢測(cè)儀器：瓶蓋扭矩測(cè)試儀
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
全國(guó)免費(fèi)客服電話 : 18615268674
固定電話 : 0531-58531949
郵箱 : info@paratronix.cn
地址 : 濟(jì)南市天橋區(qū)藍(lán)翔路15號(hào)
聯(lián)系我們
