<thead id="wvrwx"></thead>

<thead id="wvrwx"></thead>

石墨烯炭素材料的透氣度測試原理和設(shè)備解析

2024-10-31 11:20

已查看85次

炭素材料?是指以碳元素為主要成分的非金屬固體材料，主要包括炭材料和石墨材料。炭材料主要由非石質(zhì)碳組成，而石墨材料則主要由石墨質(zhì)碳組成?。炭素材料通常包括炭素原料和碳素制品兩大類。本篇文章山東普創(chuàng)工業(yè)科技有限公司根據(jù)GB9973-2006的標準為您提供石墨烯炭素材料的透氣度測試原理和設(shè)備解析。

檢測儀器：

PAPT-B01透氣度測試儀


測試原理：

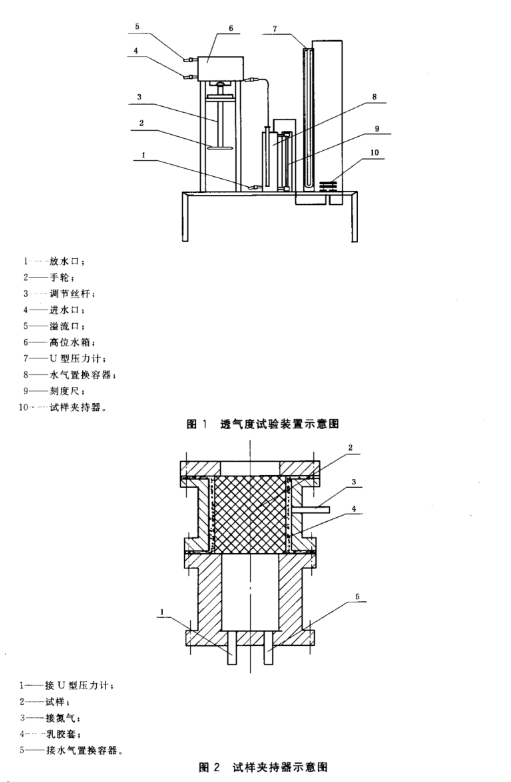

氣體在一定壓力下通過試樣的程度稱為透氣度。具有一定壓力的氣體在層流條件下通過試樣,測定試樣兩端氣體的壓差和通過試樣的流量,即可計算出試樣的透氣度。

試樣制備：

取樣時應(yīng)去掉制品疏松、粗糙的表層,然后隨機取樣,每批產(chǎn)品取兩個試樣,試樣的尺寸為中(50 mm士0.5 mm)、高(50 mm士0.5 mm),試樣的軸線對其端面的垂直度不大于 0.5 mm,試樣表面應(yīng)光潔。加工好的試樣在(110℃士5℃)干燥箱中烘干2h,冷卻至室溫備用。

5.1 測量試樣的直徑和高度,精確至 0.1 mm。

5.2進行空白實驗,以檢查測量系統(tǒng)的氣密性。用透氣度為零的材料制成與試樣尺寸相同的標樣,按5.3~5.4操作。將壓力調(diào)至9.8x10’Pa(1000mmH,O)。如果在30min內(nèi)水位不變,則認為測量系統(tǒng)是密閉的。

5.3 將試樣放人試樣夾持器中,用蓋板將試樣壓緊。

5.4 向襯在試樣簡內(nèi)的乳膠套充氮氣,密封試樣側(cè)面。充氣壓力在0.2MPa~0.3MPa之間。

5.5 緩慢給高位水箱注水,直至U型壓力計的壓力穩(wěn)定。

5.6壓力穩(wěn)定后,開始記時,同時記錄壓差讀數(shù),記錄水位上升60mm的所需時間。如果水位上升很慢,記錄30min的氣體流量,并記錄室溫和大氣壓。

5.7 每個試樣應(yīng)在三個不同的壓差下測試三次,取三次測試結(jié)果的平均值。
