GB T22895-2008 紙和紙板靜態和動態摩擦系數的測定平面法

2024-11-06 10:37

已查看81次

1.范圍

本標準規定了:

——建立在水平面原理上的一種測定摩擦的方法。

——首先測定靜態摩擦系數,然后測定靜態和動態摩擦系數,即表面之間特定的磨損量。本標準適用于紙和紙板

2.規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注明日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準,然而,鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注明日期的引用文件,其最新版本適用于本標準。

GB/T450 紙和紙板試樣的采取及試樣縱橫向、正反面的測定(GB/T450-2008,ISO186:

2002,MOD)

GB/T10739 紙、紙板和紙漿試樣處理和試驗的標準大氣條件(GB/T10739-2002,ISO187:GB/T 107391990)

4.原理

將試驗表面以平面接觸方式放在一起,并均勻施加接觸壓力。記錄初始滑動所需的力(靜摩擦力)和兩表面間相對滑動的力(動摩擦力)。

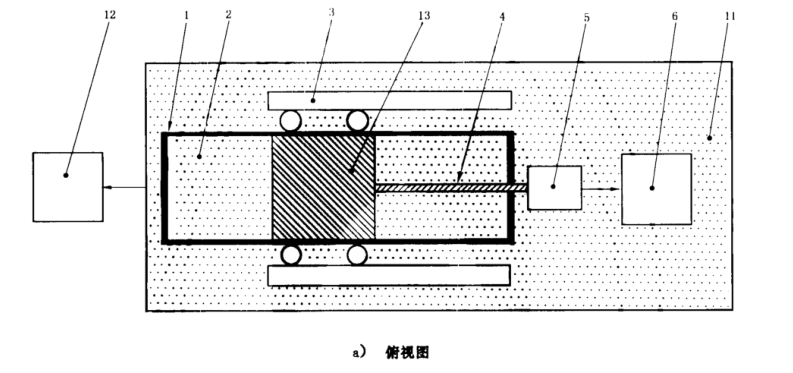

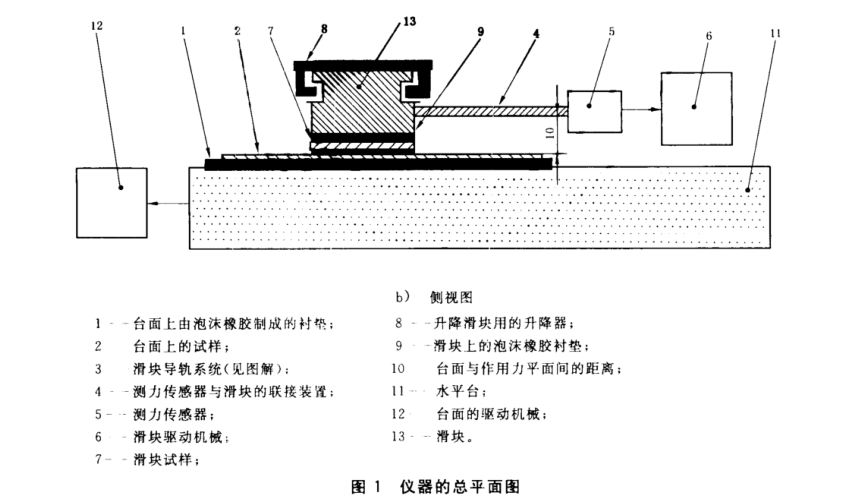

5.儀器(見圖1)

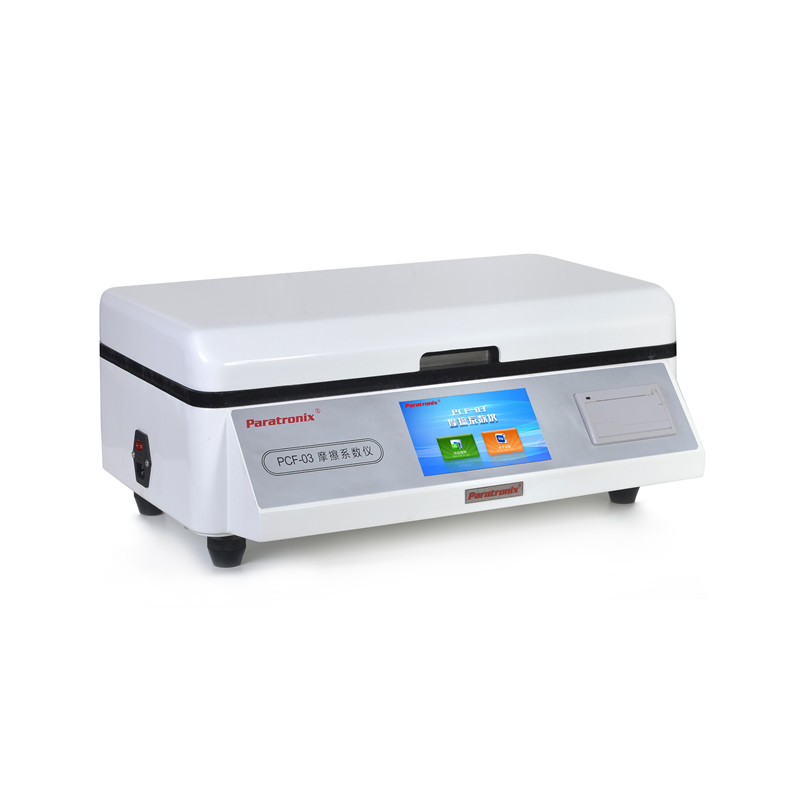

檢測儀器：摩擦系數測試儀


試驗步驟9

9.1 總則

9.1.1 滑塊定向

在整個試驗過程中,應保持滑塊的運動方向平行于臺面。

9.1.2 滑塊的上升和下降

9.1.2.1 不應用手將滑塊放在臺面上,或將其從臺面上拿走。

注:下降時,希望兩個表面的整個面積同時接觸。

9.1.2.2 在滑塊和臺面的相對水平運動停止之前,滑塊應明顯地從臺面上升起。9.1.2.3 滑塊明顯地從臺面上升起后,驅動機械(5.7)應返回至其初始位置,誤差應在士2mm之內。注:滑塊和臺面在相對水平滑動時,即使1min的倒退,對于靜摩擦系數也是非常敏感的。當臺面向前滑動時,可通過上升滑塊來排除這種倒退。

9.2 初始滑動靜摩擦系數

9.2.1將試樣固定在臺面和滑塊上,使試驗面相接觸且朝外,應確保臺面和滑塊的運動方向平行于拉力方向。例如:對于縱向/縱向(MD/MD)試驗(見表A.2),試樣的定位應使滑動方向為試樣的縱向。即使已知,也應注明試樣成形方向和非成形方向相對于滑動方向的定位。

9.2.2 用升降裝置(5.3)以3.0mm/s+2.0mm/s的速度,將滑塊慢慢地降到臺面上。在試驗過程中,應使兩個表面同時完全接觸。如果試樣尺寸不同,它們的表面可以不完全接觸。

9.2.3一旦兩個試樣相接觸,就不應再移動滑塊或輕微調整其位置。在作用力開始線性增加之前,滑塊應至少靜止1s,但應不超過 20s。

9.2.4 啟動驅動機械(5.7),檢查力值讀數的增加情況。啟動時間應在0.5s和5s之間,啟動曲線應在圖2所示陰影的范圍之內。記錄啟動初始滑動所需的力值F。如果啟動時間不在0.5s和5s之間,則測定結果無效。在這種情況下,應調整力值的增加速度,使啟動時間在所需范圍內,更換試樣重新進行試驗。

9.2.5 試驗后,廢棄已做過的試樣。重復試驗,直至獲得至少6個有效的測定值。

9.3 初始滑動靜摩擦系數,第三次滑動靜摩擦系數和動摩擦系數

9.3.1將試樣固定在臺面和滑塊上,使試驗面相接觸且朝外,應確保臺面和滑塊的運動方向平行于拉力方向。例如:對于縱向/縱向(MD/MD)試驗(見表A.2),試樣的定位應使滑動方向為試樣的縱向。即使已知,也應注明試樣成形方向和非成形方向相對于滑動方向的定位。

9.3.2 用升降裝置(5.3)以3.0mm/s士2.0mm/s的速度,將滑塊慢慢地降到臺面上。在試驗過程中,應使兩個表面同時完全接觸。如果試樣尺寸不同,它們的表面可以不完全接觸。

9.3.3一旦兩個試樣相接觸,就不應再移動滑塊或輕微調整其位置。在作用力開始線性增加之前,滑塊應至少靜止1s,但應不超過20s。

9.3.4 啟動驅動機械(5.7),檢查力值讀數的增加情況。啟動時間應在0.5s和5s之間,啟動曲線應在陰影的范圍之內。記錄啟動初始滑動所需的力值F。如果啟動時間不在0.5s和5s之間,則測定結果無效。在這種情況下,應調整力值的增加速度,使啟動時間在所需范圍內,更換試樣重新進行試驗。

9.3.5 一旦滑塊和臺面之間由于力的作用開始滑動時,此運動應控制如下:
