1 主題內(nèi)容與適用范圍本標準規(guī)定了塑料薄膜和薄片在自身或其他材料表面滑動時靜摩擦系數(shù)和動座擦系數(shù)的測定方法。

本標準適用于厚度在0.2mm以下的非粘性塑料薄膜和薄片。

2 引用標準

GB 2918塑料試樣狀態(tài)調(diào)節(jié)和試驗的標準環(huán)境

GB 3360數(shù)據(jù)的統(tǒng)計處理和解釋，均值的估計和置信區(qū)間

3 術(shù)語和符號

3.1 靜摩擦力

兩接觸表面在相對移動開始時的最大阻力，以F。表示，

3.2 動摩擦力

兩接觸表面以一定速度相對移動時的阻力,以F。表示

3.3 法向力

垂直施加于兩個接觸表面的力，以F。表示。

3.4 靜摩擦系數(shù)

靜摩擦力與法向力之比,以“表示。

3.5動摩擦系數(shù)

動摩擦力與法向力之比，以4表示，

4 原理概要。

兩試驗表面平放在一起,在一定的接觸壓力下,使兩表面相對移動,記錄所需的力。

檢測儀器：摩擦系數(shù)測試儀

5 試驗裝置

5.1 概況

試驗裝置由水平試驗臺、滑塊、測力系統(tǒng)和使水平試驗臺上兩試驗表面相對移動的驅(qū)動機構(gòu)等組成。

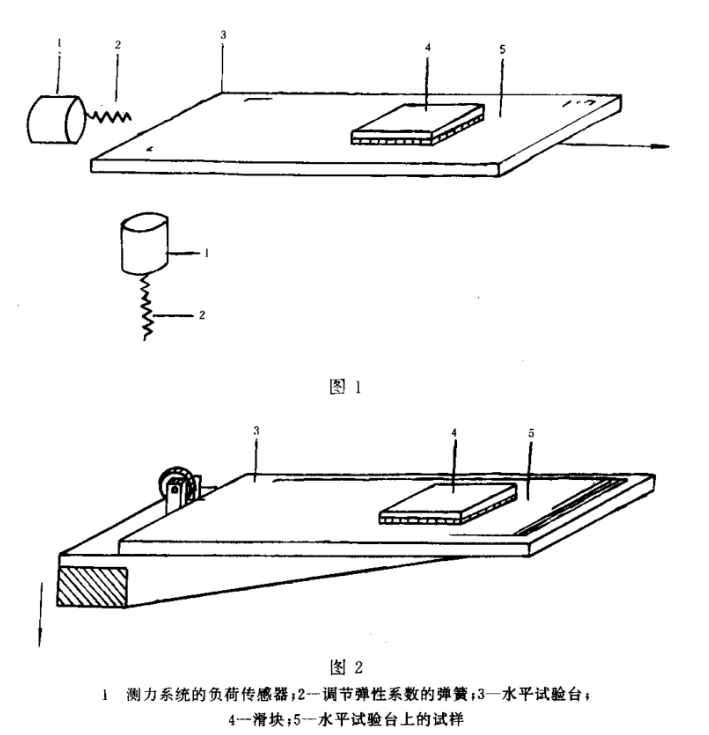

試驗裝置可由不同方式組成。圖1為試驗臺水平運動的裝置示例;圖2為利用拉伸試驗機的裝置示例。在這種情況下,力通過滑輪轉(zhuǎn)為垂直方向。

力由圖形記錄儀或等效的電子數(shù)據(jù)處理裝置記錄

試驗步驟

9.1 薄膜(片)對薄膜(片)時的測定

9.1.1 將一個試樣的試驗表面向上,平整地固定在水平試驗臺上。試樣與試驗臺的長度方向應(yīng)平行。

9.1.2 將另一試樣的試驗表面向下,包住滑塊,用膠帶在滑塊前沿和上表面固定試樣。

9.1.3 如試樣較或剛性較大,有可能產(chǎn)生彎曲力矩使壓力分布不勻時,應(yīng)使用7.1.2所規(guī)定的63mmx63mm試樣。在滑塊底面和試樣非試驗表面間用雙面膠帶固定試樣。

9.1.4 固定好的兩試樣均應(yīng)滿足7.4條的要求。

9.1.5 將固定有試樣的滑塊無沖擊地放在第一個試樣中央,并使兩試樣的試驗方向與滑動方向平行且

測力系統(tǒng)恰好不受力。

9.1.6 兩試樣接觸后保持15s。啟動儀器使兩試樣相對移動。

9.1.7力的第一個峰值為靜摩擦力F

9.1.8 兩試樣相對移動6cm內(nèi)的力的平均值(不包括靜摩擦力)為動摩擦力F。

9.1.9 如在靜摩擦力之后出現(xiàn)力值振蕩(5.6條中滑粘情況),則不能測量動摩擦力。此時應(yīng)取消滑塊和負荷傳感器間的彈簧,單獨測量動摩擦力。由于慣性誤差,這種測量不適用于靜摩擦力。9.2 薄膜(片)對其他材料時的測定

測定塑料薄膜(片)對其他材料表面的摩擦性能時,應(yīng)將塑料薄膜(片)固定在滑塊上,其他材料的試樣固定在水平試驗臺上。

其他試驗步驟同 9.1條。

???

GB15810-2019注射器

原標題：注射器受正向壓力時活塞

2025-03-13 11:07:04

查看更多 >

?

YY/T 1819-2022正畸矯

正畸矯治器用膜片牙科學(xué)是牙科中

2025-03-12 11:00:54

查看更多 >

?

YBB00322005藥用玻璃

本標準YBB00322005適用于色環(huán)和點刻

2025-03-11 10:40:21

查看更多 >

?

GB/T 14449-2017氣霧

氣霧劑產(chǎn)品以其方便、高效的特點

2025-03-10 10:45:29

查看更多 >

?

YY/T 1898-2024血管內(nèi)

近年來相繼報道關(guān)注涂層剝落，其

2025-03-10 10:43:12

查看更多 >

?

GB T 1038.1塑料制品

本文件規(guī)定了在壓差條件下,測定

2025-03-07 09:51:54

查看更多 >

?
