2025-02-17 10:12
已查看87次

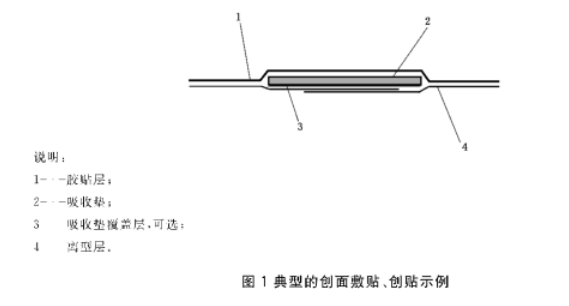

創面敷貼,創貼通常由膠貼層、吸收墊和離型層組成。吸收墊通常由單層材料或多層材料復合面成,有些吸收墊的創面接觸表面覆蓋一層防粘材料(如打孔等),其基木結構如圖1所示。
今天，山東普創工業科技有限公司根據YY/T 1627-2018 急性創面用敷貼、創貼通用要求以及YYT0148-2006醫用膠帶 通用要求,簡單介紹一下急性創面用敷貼、創貼物理性能測試項目及相關檢測儀器設備。
6.4.2 持粘性
按附錄B中B12試驗時,在烘箱內試驗期問,貼于不銹鋼板!敷斯,創貼的頂端下滑應不超過2.5 mm.
檢測儀器：CZY-03-持粘試驗儀
B.1.2.2 步驟
將備好的試樣一端的粘貼面與不銹鋼板的清潔長面接觸,使試樣的端部的整個寬度與距鋼板端面25mm處對齊,使試樣兩邊平行丁銅板的長邊。試樣的未粘貼端懸于鋼板該端面以外。粘貼試樣時要確保試樣與制板之問沒有氣泡。川滾子向試樣粘貼部分施加壓力,以約60cm/min的速度沿試樣長度方向滾樂四次,并使其在標準大氣用下停放10min。在試樣端線部徵標記線,在試樣的懸掛端按每厘米寬度08N(80g)貼一重物,施力要均勻分布于整個帶寬上。將鋼板懸掛于36℃~38℃熱空氣烘箱內30min,使創板與重直面呈2“傾斜,以防止試樣與制板剝離,開能使重物總掛。對另外4個試樣重復這步驟。
對于彈性很大的創面敷貼、創貼,在所施加的重力與試樣之問貼一段相同寬度的無仲展性的粘貼膠帶。
6.4.3 剝離強度
按 B.1.3 試驗時,敷貼、創貼每lcm 寬度所需的平均力應不小于1.0N注:對于廢川場合對粘貼強度要求不高的敷貼、創貼,該指標可以取0.5,但需予以明小。
檢測儀器：ETT-A電子拉力試驗機
B.1.3.2 步驟
將試樣貼于不銹鋼板的消潔表而的中央,使試樣的兩邊平行于鋼板的兩個長邊。用滾子問試樣粘貼部分施加壓力,以約60cm/min的速度沿試樣長度力向滾樂4次。使其在標準人氣壓下停放10 min
用力值讀數范圍在滿景程的15%~85%之問的適宜的測力儀器,測定從銅板剝離試樣所需的力(施力角為180”.剝離速度為270mm/min-330mm/min)。觀測第一個25 mm 長度處施加的作川力。件30mm觀測1次作用力,取6次讀數的平均值。對另外4個試樣重復進行試驗,計算5個試樣的平均值。
6.4.5 水蒸氣透過性
如果創面敷貼、創貼聲稱“透水蒸氣"“透氣”,按YYT0148-2006附錄C進行試驗時,膠貼層每24h的水蒸氣滲透應不小于 500 g'm2
檢測儀器：WVTR-RC6 水蒸氣透過率測試儀
C.2 步驟
將一只裝有約1kg無水氯化鈣的盤子,放入帶有循環空氣設施的電熱干燥箱內,溫度保持在36℃~38℃.取五只符合上述要求的小盒子,各放入約2g吸水棉,各倒入約20ml,水,用供試材料試條蓋住開口的頂部,按壓材料,按壓時不使材料伸展,使開口完全被封住。確保濕的吸收棉不與供試材料的下表面接觸。材料的寬度必須至少大于開口尺寸5mm。對封口的盒子稱量,精確到毫克,將它們放入柜中約18h(計錄時間精確到15min)。從柜中取出盒子,在標準大氣壓下冷卻1h,再次稱量,精確到毫克。
6.4.6 舒適性
如果創面敷貼、創貼聲稱具有“舒適性”,按YY/T0471.4-2004進行試驗時,膠貼層可伸展性應不大于2N/cm:永久變形成不大于5%。
6.4.7 彈性
如果創面敷貼、創貼聲稱具有“彈性"或“彈力”.按YY/T0148-2006附錄下進行試驗,恢復長度成不大于全仲展長度的80%。
舒適性/彈性檢測儀器：ETT-A電子拉力試驗機
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
聯系我們
