電池隔膜是位于鋰電池正極和負極之間的一層具有微孔結構的薄膜?。
它是鋰離子電池產業鏈中的關鍵內層組件，主要作用是將正負極活性物質分隔開，防止兩極因接觸而短路。同時，在電化學反應時，隔膜能保持必要的電解液，形成離子移動的通道，允許鋰離子在充放電過程中通過，以維持電池的電化學反應?。
隔膜的性能直接影響到電池的安全性、循環壽命和能量密度，因此，檢測隔膜透氣度的實驗更加有利于鋰電池的設計制造。
今天，山東普創工業科技小編根據GB/T36363-2018《鋰離子電池用聚烯烴隔膜》標準簡單介紹下電池隔膜透氣度測試方法及相關檢測儀器。
1.透氣度air permeability
在測試溫濕度、常壓環境中,測試儀器施加1.21kPa壓力下,100mL空氣通過面積為6.45cm'隔膜所需要的時間。
6.5 物理性能
6.5.1 拉伸強度、斷裂伸長率

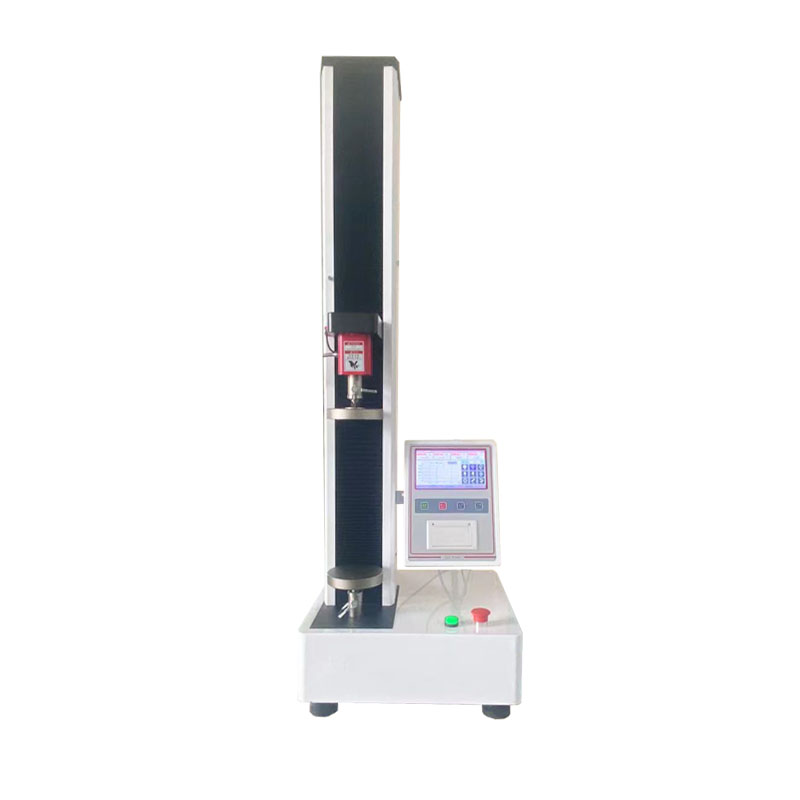

檢測儀器：ETT-A電子拉力試驗機
按GB/T1040.3-2006的規定進行,采用寬為(15士0.1)mm的2型試樣,夾具間的初始距離(100士5)mm，試驗速度為(250士10)mm/min.
6.5.2 熱收縮率
6.5.2.1 試驗設備
試驗設備應符合下列要求:
a)鼓風式恒溫箱:準確度為士1℃;
b)不銹鋼板;
C)長度測量器具:分辨率為0.1mm或0.5mm。
6.5.2.2 試樣
在膜卷的縱向方向上裁取100mmX100mm的正方形隔膜3塊,切取隔膜時應使一個邊緣與隔膜的縱向邊緣平行,最大偏離角度不應超過5”,并做好縱向橫向的標識。若隔膜寬度<100 mm,則取樣大小為:100 mmX隔膜寬度。
6.5.2.3 試驗步驟
將不銹鋼板和兩片定量濾紙放人烘箱中部位置,控制溫度使不銹鋼板和紙達到(90士1)℃或
(120±1℃).

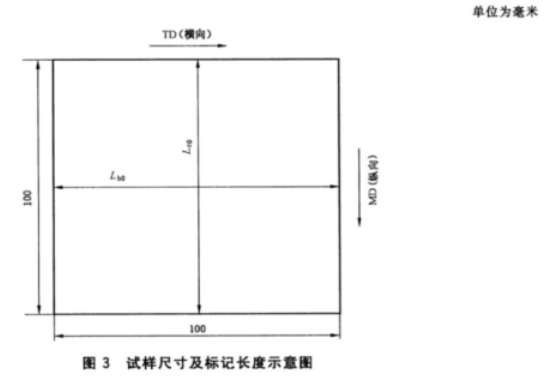

按照圖3所示標記隔膜的縱向和橫向,根據實際需求使用相應分辨率的長度測量器具分別量取試樣縱向和橫向的長度后,將隔膜平展放置于鼓風式恒溫箱中部不銹鋼板上的其中一片定量濾紙上,完畢后用另外一片定最濾紙壓住,關上恒溫箱門,開始計算時間,在90℃的溫度下保持2h+12min,或在120℃的溫度下保持】h士6 min。
6.5.3 穿刺強度
6.5.3.1 試驗設備

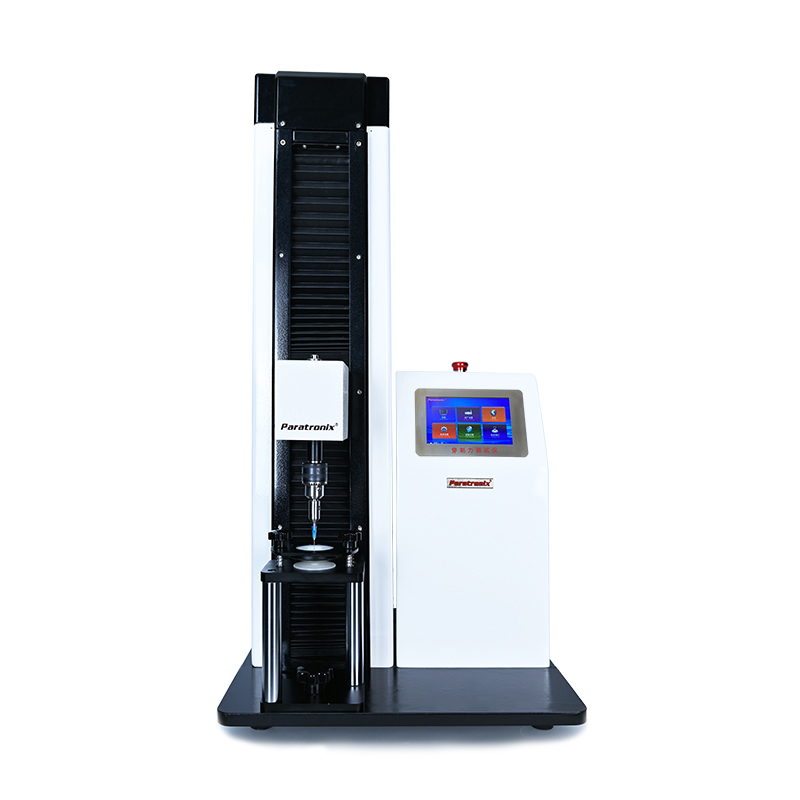

檢測儀器：PMT-C穿刺力測試儀

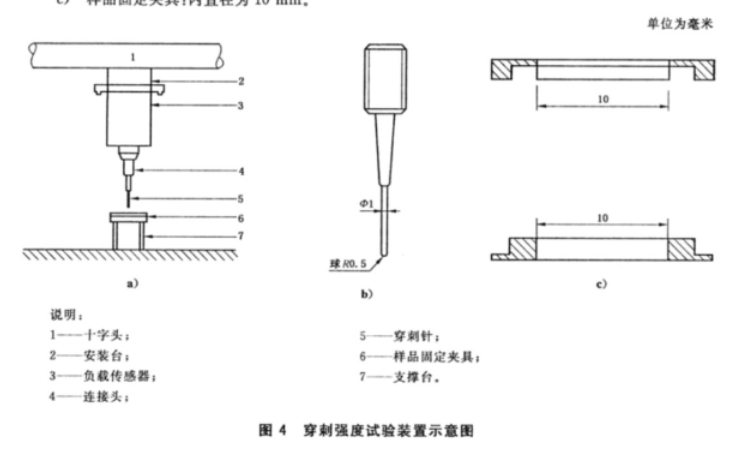

穿刺強度試驗裝置見圖4,其中配置如下:
a)負載傳感器:分辨率為0.01N;
b)穿刺針:Ф=1.0mm,尖端為球面R=0.5 mm;
c)樣品固定夾具:內直徑為10mm。
6.5.3.2試驗步驟：
將隔膜平展于夾具中并夾緊,以(100士10)mm/min的速率進行穿刺,完畢后取出試樣,按照

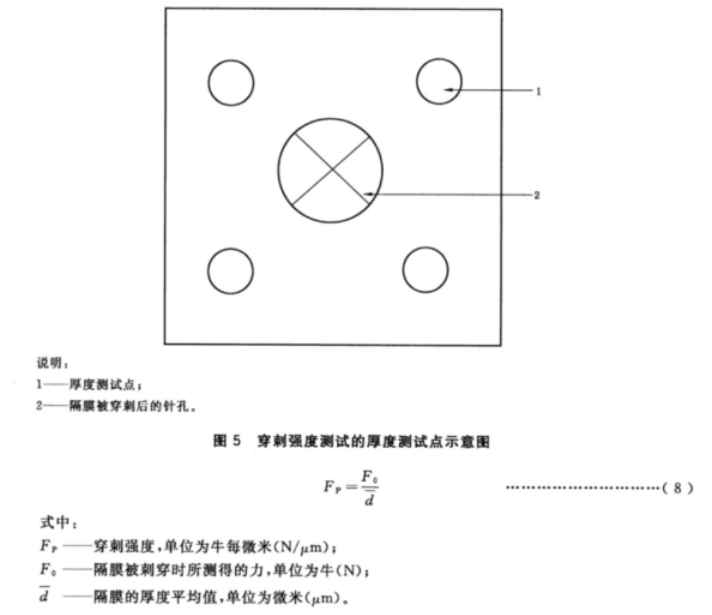

GB/T 36363-2018GB/T6672-2001的規定,按照圖5所示在針孔的四周進行4點厚度的測試,取平均值,并按照式(8)計算穿刺強度。
6.5.4 透氣度
在膜卷上沿縱向相隔150mm裁取隔膜3塊,若隔膜寬度>100mm時取試樣大小為100mmX100 mm,若隔膜寬度<100mm時取樣大小為100mmX隔膜寬度。將隔膜置于適合測試范圍的透氣儀的測試頭中進行透氣度測試,取3次測試結果的平均值作為隔膜的透氣度。

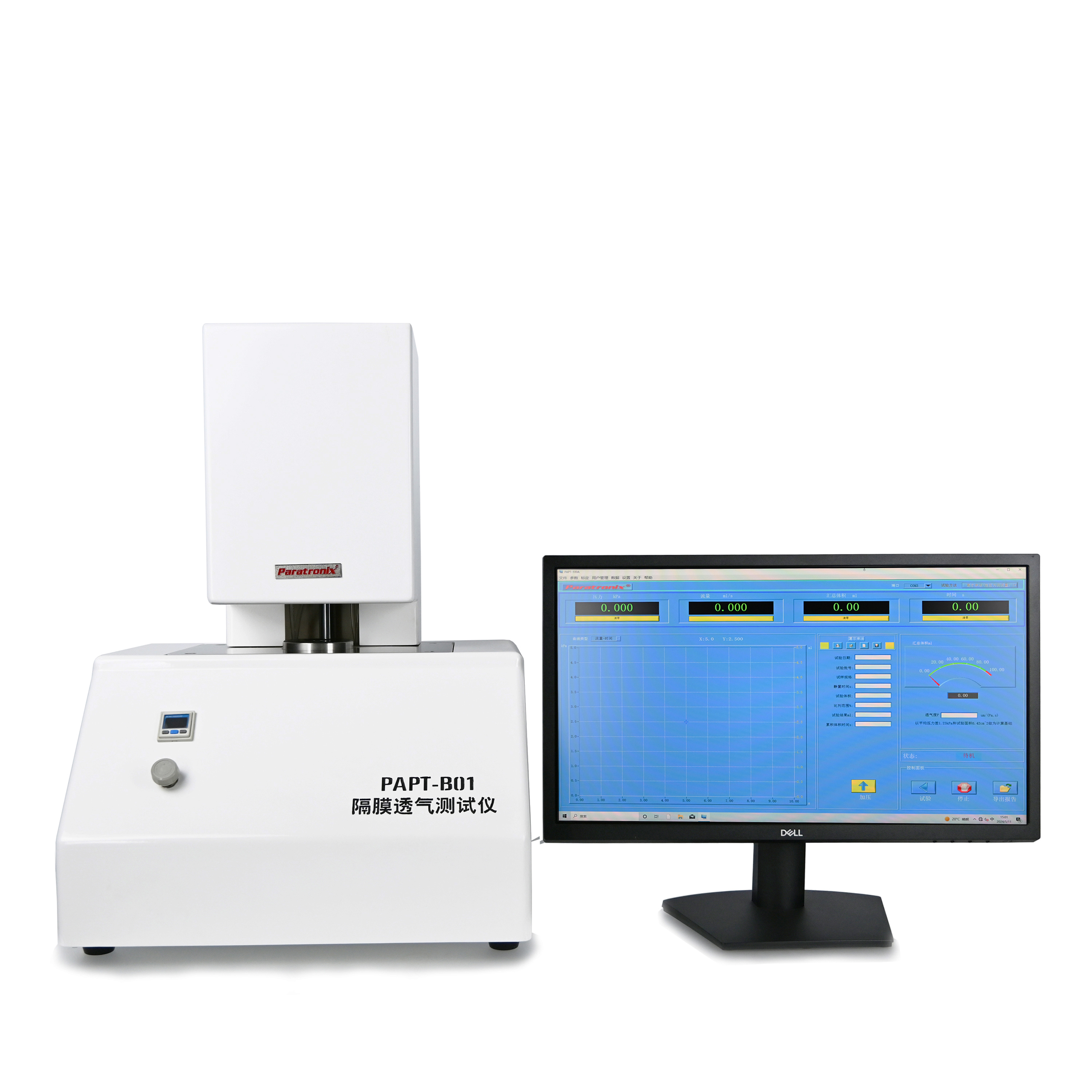

檢測儀器：PAPT-B01 透氣度測定儀
